Anexos

Especificaciones Técnicas del Dispositivo Móvil

Pruebas de Estrés

Introducción

Las pruebas de stress es aquella que forsa al sistema al máximo punto para poder medir sus capacidades y las condiciones en las cuales trabaja realizando una cantidad definida de peticiones y procesos.

Las pruebas consisten en enviar todas las peticiones que soporte el servidor. En el servidor se crea un proceso para atender una cantidad limitada de peticiones, cada petición crea un hilo. Todos los procesos están en una lista de espera para recibir las respuestas, cuando se acumula la cantidad de procesos que soporta el servidor, el servidor se cuelga para no atender posteriormente ninguna petición.

Pruebas

Pruebas de Estrés o Pruebas de Rendimiento del Software

Figura: Consumo de Memoria para cada Usuarios en Línea
Image MemoriaHilos.
En la figura 12.1 se muestra que cada usuario tiene un consumo de 125 KB de Memoria RAM. Mientras se disponga de Memoria RAM libre, se tendrá capacidad integran mas usuarios.

La cantidad de memoria es directamente proporcional a la cantidad de memoria RAM disponible, se realizarón varías pruebas, el cual siempre arrojo la misma grafica de forma lineal, con el mismo consumo de memoria por cada usuario.

Rendimiento cuando se visualiza el mapa con todas las capas, en la figura 12.2 se detalla a continuación:

Figura: Pruebas de Estrés para Mapa 1
Image mapa1.

La disponibilidad del servicio de mapas, tiene una efectividad muy alta, cuando se limita a un máximo de concurrencia a 20, pero una petición puede llegar a tardar hasta 9 segundos.

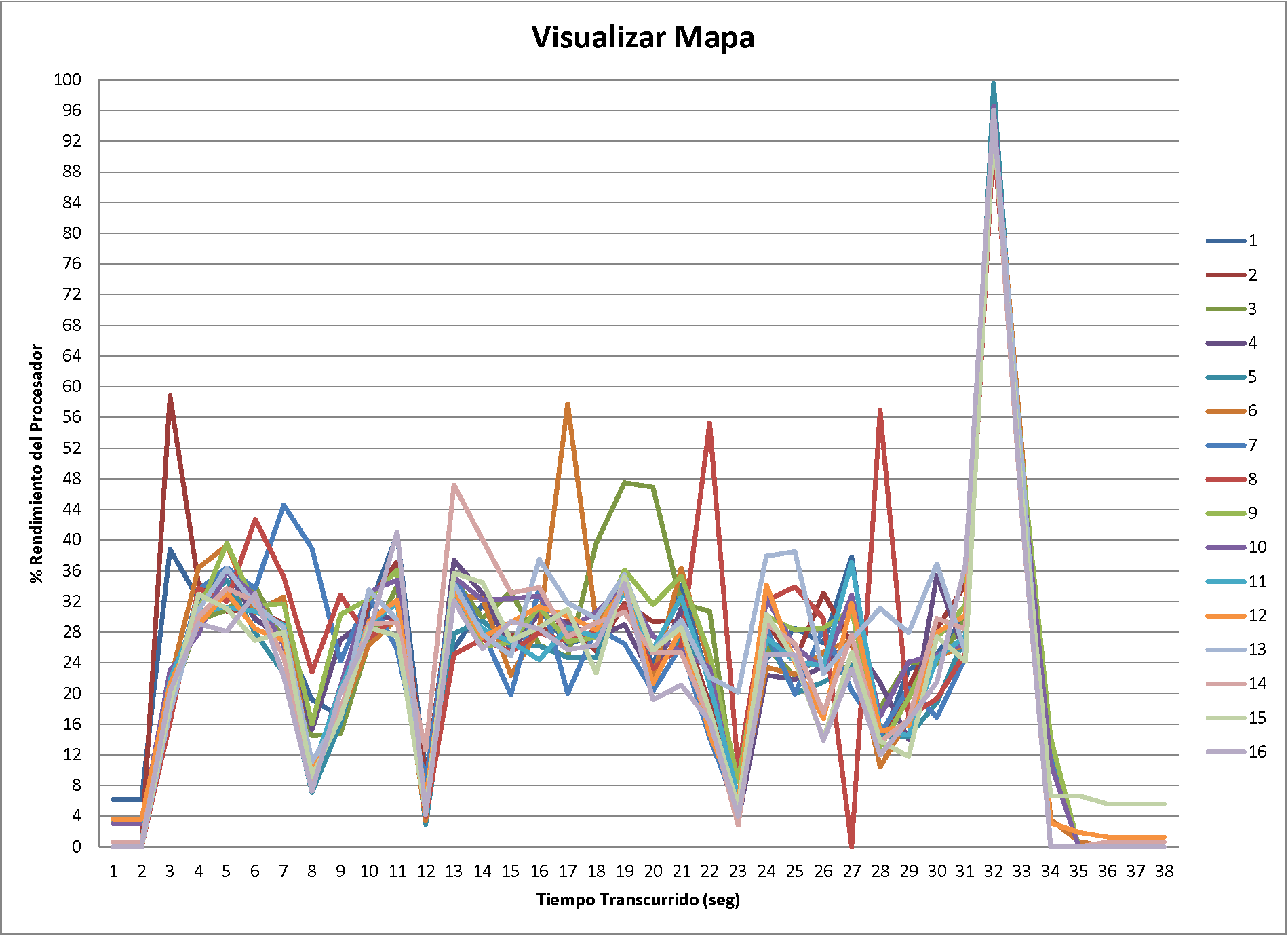

Rendimiento cuando se visualiza el mapa con todas las capas, en la figura 12.3 se detalla a continuación:

Figura: Pruebas de Estrés para Mapa 2
Image mapa2.

La disponibilidad del servicio de mapas, tiene una efectividad muy alta, sin límite a un máximo de concurrencia, pero una petición puede llegar a tardar hasta 9 segundos. Durante los 75 segundos de la prueba, es que cuando finaliza la prueba, finaliza cuando se colgó el servidor y dejó de responde a las peticiones.

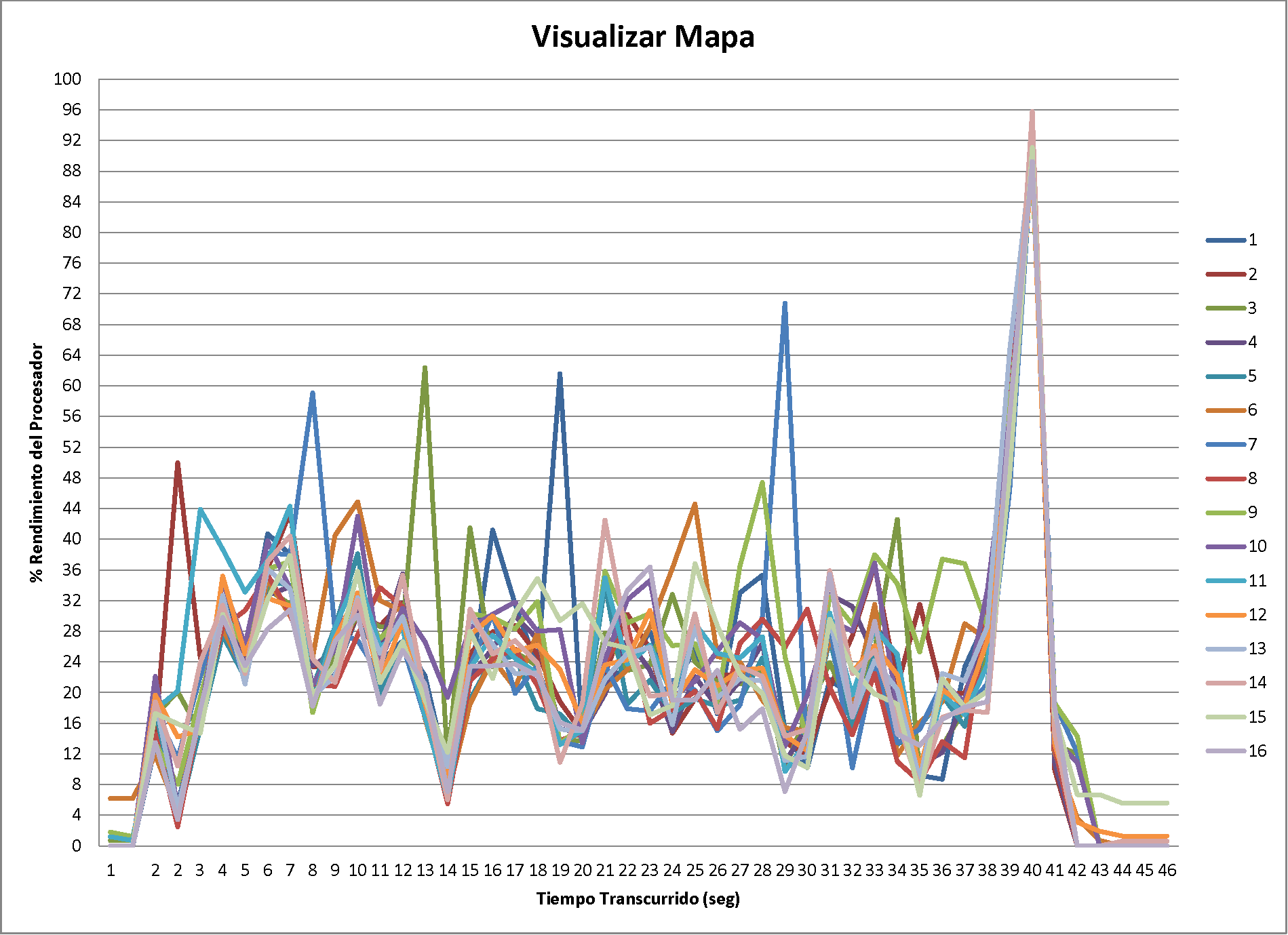

Rendimiento cuando se visualiza el mapa con todas las capas, en la figura 12.4 se detalla a continuación:

Figura: Pruebas de Estrés para Mapa 3
Image mapa3.

La disponibilidad del servicio de mapas, tiene una efectividad muy alta, sin límite a un máximo de concurrencia, pero una petición puede llegar a tardar hasta 9 segundos. Durante los 74 segundos de la prueba, es que cuando finaliza la prueba, finaliza cuando se colgó el servidor y dejó de responde a las peticiones.

Rendimiento cuando se cálcula un ruta, en la figura 12.5 se detalla a continuación:

Figura: Pruebas de Estrés para Cálculo de Rutas 1
Image ruta1.

La disponibilidad del servicio de mapas, tiene una efectividad muy baja, sin límite a un máximo de concurrencia, pero una petición puede llegar a tardar hasta 38 segundos. Durante los 80 segundos de la prueba, que es cuando finaliza la prueba, finaliza cuando se colgó el servidor y dejó de responde a las peticiones. Esta prueba cálcula una ruta de aproximadamente 45 segmentos de calles

Rendimiento cuando se cálcula un ruta, en la figura 12.6 se detalla a continuación:

Figura: Pruebas de Estrés para Cálculo de Rutas 2
Image ruta2.

La disponibilidad del servicio de mapas, tiene una efectividad muy baja, sin límite a un máximo de concurrencia, pero una petición puede llegar a tardar hasta 47 segundos. Durante los 84 segundos de la prueba, que es cuando finaliza la prueba, finaliza cuando se colgó el servidor y dejó de responde a las peticiones. Esta prueba cálcula una ruta de aproximadamente 110 segmentos de calles

Rendimiento cuando se visualiza la información de una alerta, en la figura 12.7 se detalla a continuación:

Figura: Pruebas de Estrés para Alertas 1
Image alertas1.

La disponibilidad del servicio de mapas, tiene una efectividad insuficiente, sin límite a un máximo de concurrencia, pero una petición puede llegar a tardar hasta 45 segundos. Durante los 85 segundos de la prueba, que es cuando finaliza la prueba, finaliza cuando se colgó el servidor y dejó de responde a las peticiones.

Rendimiento cuando se visualiza la información de una alerta, en la figura 12.8 se detalla a continuación:

Figura: Pruebas de Estrés para Alertas 2
Image alertas2.

La disponibilidad del servicio de mapas, tiene una efectividad insuficiente, sin límite a un máximo de concurrencia, pero una petición puede llegar a tardar hasta 38 segundos. Durante los 73 segundos de la prueba, que es cuando finaliza la prueba, finaliza cuando se colgó el servidor y dejó de responde a las peticiones.

Protocolos de pruebas

Introducción

Este documento tiene por objetivo definir y realizar las pruebas que garantizan la funcionalidad del Sistema SMIV. Se definen las pruebas que son controladas por el usuario, así como las que son realizadas por el sistema para los 6 módulos definidos en el protocolo. Se verifica la funcionalidad de cada módulo independiente para evaluar su desempeño como unidad, así como también en conjunto con los demás módulos contemplando las características que deben cumplir.

La estructura del documento de pruebas individuales es la siguiente:

La estructura del documento de pruebas general es la siguiente:


Tabla 12.1: Pruebas Generales
Pag Código de prueba Título de la prueba OK NOK
162 P1-CU-OC Obtención de Coordenadas
163 P1-CU-EC Enviar Coordenadas
164 P2-GIS Visualizar la Posición del Usuario y Tráfico en el mapa
165 P2-MMI Modelo Microscópico
166 P2-MMA Modelo Macroscópico
167 P3-CU-NM Navegar en el Mapa
168 P3-CU-GR Generar Rutas
169 P4-CU-EA Enviar Alerta
170 P4-CU-VIA Ver Información Alerta
171 P5-CU-VMP Ver Mi Perfil
172 P5-CU-BU Buscar Usuarios
173 P5-CU-ESA Enviar Solicitud de Amigo
174 P5-CU-VLA Ver Amigos
175 P5-CU-VPA Ver Perfil de Amigo
176 P5-CU-EA Eliminar Amigo
177 P5-CU-CC Cambiar Contraseña
178 P5-CU-GSA Gestionar Solicitudes de Amigos
179 P5-CU-RU Registrar Usuario
180 P5-CU-IS Iniciar Sesión
181 P5-CU-CS Cerrar Sesión
182 P5-CU-VNo Ver Notificaciones
183 P5-CU-CP Configurar Preferencias
184 P5-CU-VA Ver Ayuda
185 P5-CU-AA Agregar Alerta
186 P5-CU-VA Ver Alerta
187 P5-CU-CA Comentar Alerta
188 P5-CU-VTA Votar por Alerta
189 P5-CU-NM Navegar en el Mapa
190 P5-CU-GR Generar Ruta
191 P5-CU-GL Gestionar Lugares
192 P6-CU-MMI Simular Comportamiento de Tránsito



1#1

2#2


3#3

4#4

57#57

5#5


6#6


7#7

8#8

9#9

10#10

11#11


12#12


13#13


14#14


15#15


16#16

17#17

18#18

19#19

20#20


21#21


22#22

23#23

24#24


25#25


26#26

27#27


28#28

29#29


30#30

Anexo de Imágenes

Prototipo 1

Figura 12.9: Prototipo 1 (1), (2)
Image P1Android_Cap_Main Image P1Android_Cap_ObtCoo

Prototipo 2

Figura 12.10: Prototipo 2 (1),(2)
Image P2Android_Cap Image P1Simulador_Cap_V2

Prototipo 3

Figura 12.11: Prototipo 3
Image P3WEB_Cap_General

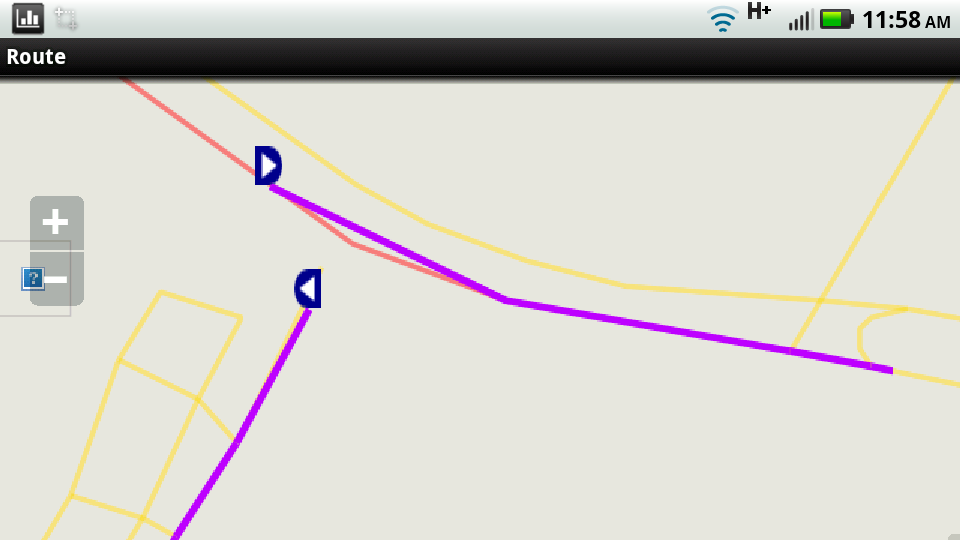

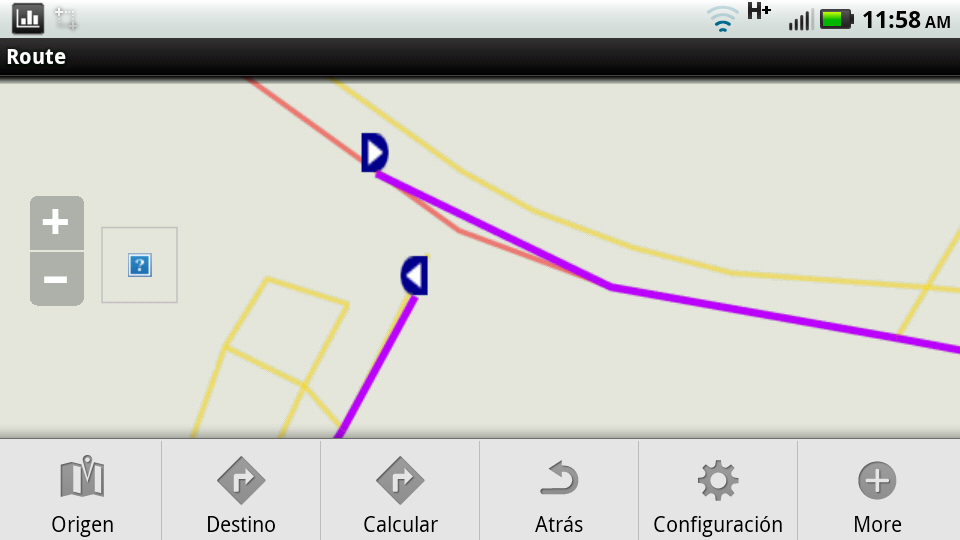

Figura 12.12: Interfaz prototipo 3 (1), (2)
Image P3Android_Cap_General_Destino Image P3Android_Cap_General_Menu

Prototipo 4

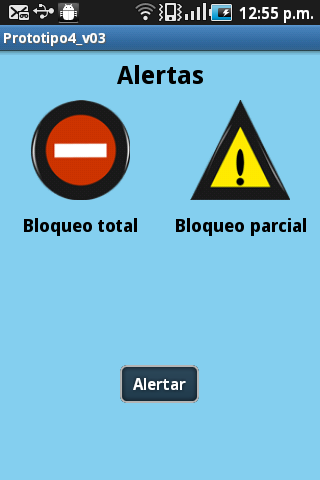

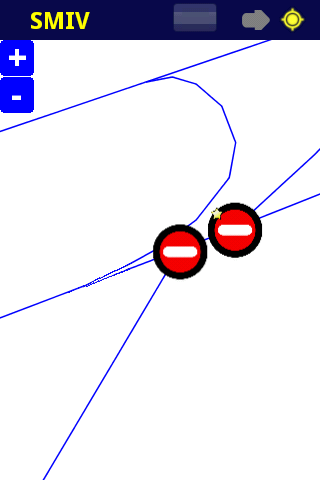

Figura 12.13: Interfaz prototipo 4 (1), (2)
Image P4Android_Main Image P4Android_AlertMain

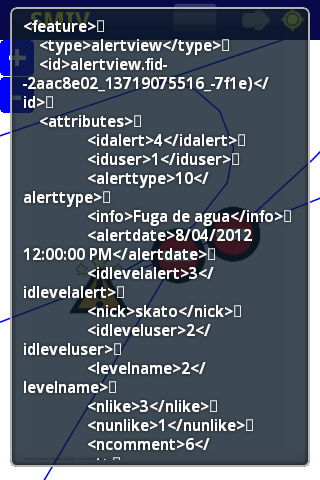

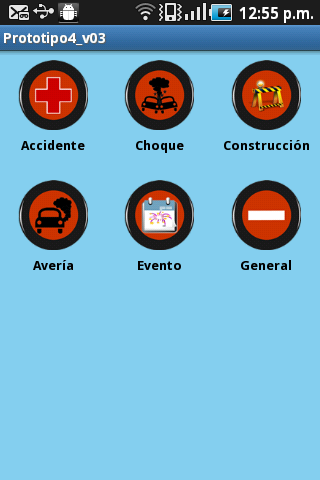

Figura 12.14: Interfaz prototipo 4 (3), (4)
Image P4Android_AlertBT Image P4Android_Main_AlertView

Prototipo 5

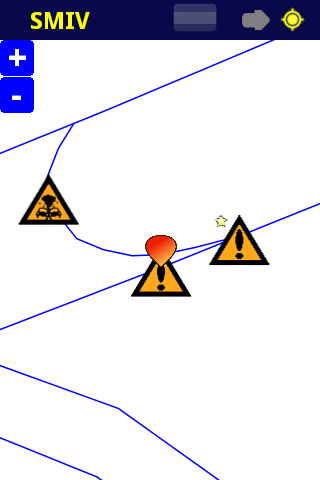

Figura 12.15: Interfaz prototipo 5 (1), (2)
Image P5Android_Main Image P5Android_Perfil

Figura 12.16: Interfaz prototipo 5 (3), (4)
Image P5Android_BuscarUsuarios Image P5Android_Amigos

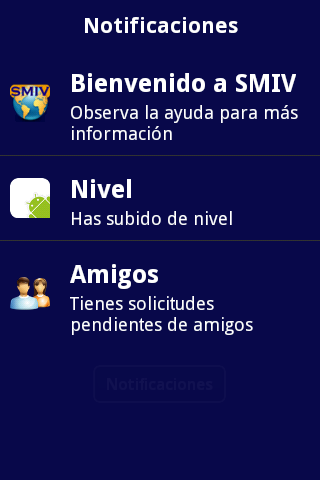

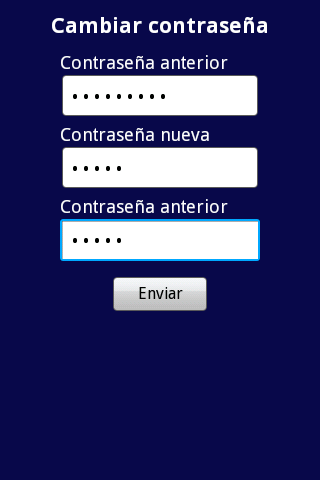

Figura 12.17: Interfaz prototipo 5 (5), (6)
Image P5Android_ChanguePass Image P5Android_Notif2

Figura 12.18: Interfaz prototipo 5 (7), (8)
Image P5Android_SMIV Image P5Android_Registrar

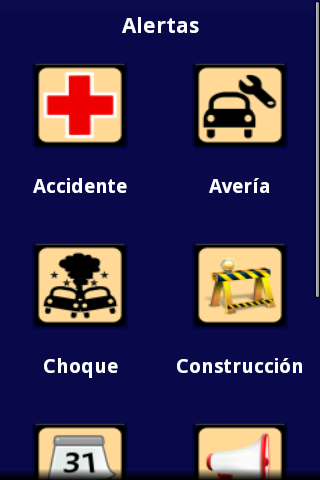

Figura 12.19: Interfaz prototipo 5 (9), (10)
Image P5Android_Preferencias Image P5Android_Alertas

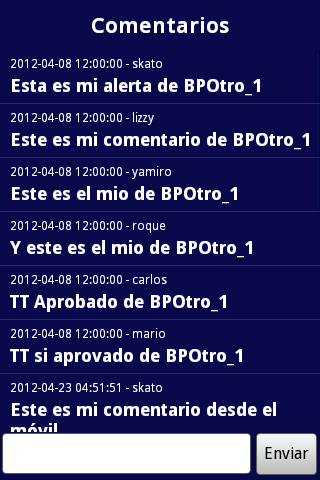

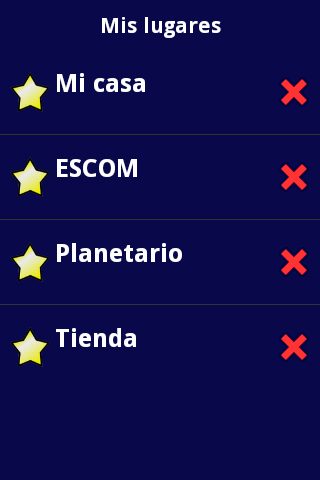

Figura 12.20: Interfaz prototipo 5 (11), (12)
Image P5Android_VerAlerta_Comentar Image P5Android_MisLugares

Prototipo 6

Figura 12.21: Interfaz prototipo 6
Image P6Simulador
