Anexos

Especificaciones Técnicas del Dispositivo Móvil

• Android 2.0 o superior
• GPS (opcional)
• Resolucion mínima 480x320
• Transferencia de Datos

Pruebas de Estrés

Pruebas de Estrés o Pruebas de Rendimiento del Software

• Especificaciones Técnicas del Servidor:
  • Modelo: HP Proliant DL385
  • Procesador: AMD Opteron Processor 6128 (2x2.0 GHz, 8 cores)
  • Memoria RAM: 16 GB (4x4 GB)
  • tarjeta de Red: PCI Ethernet 10/100/1000 Mbps
  • Sistema Operativo: Linux Ubuntu Server 10.10 x86_64

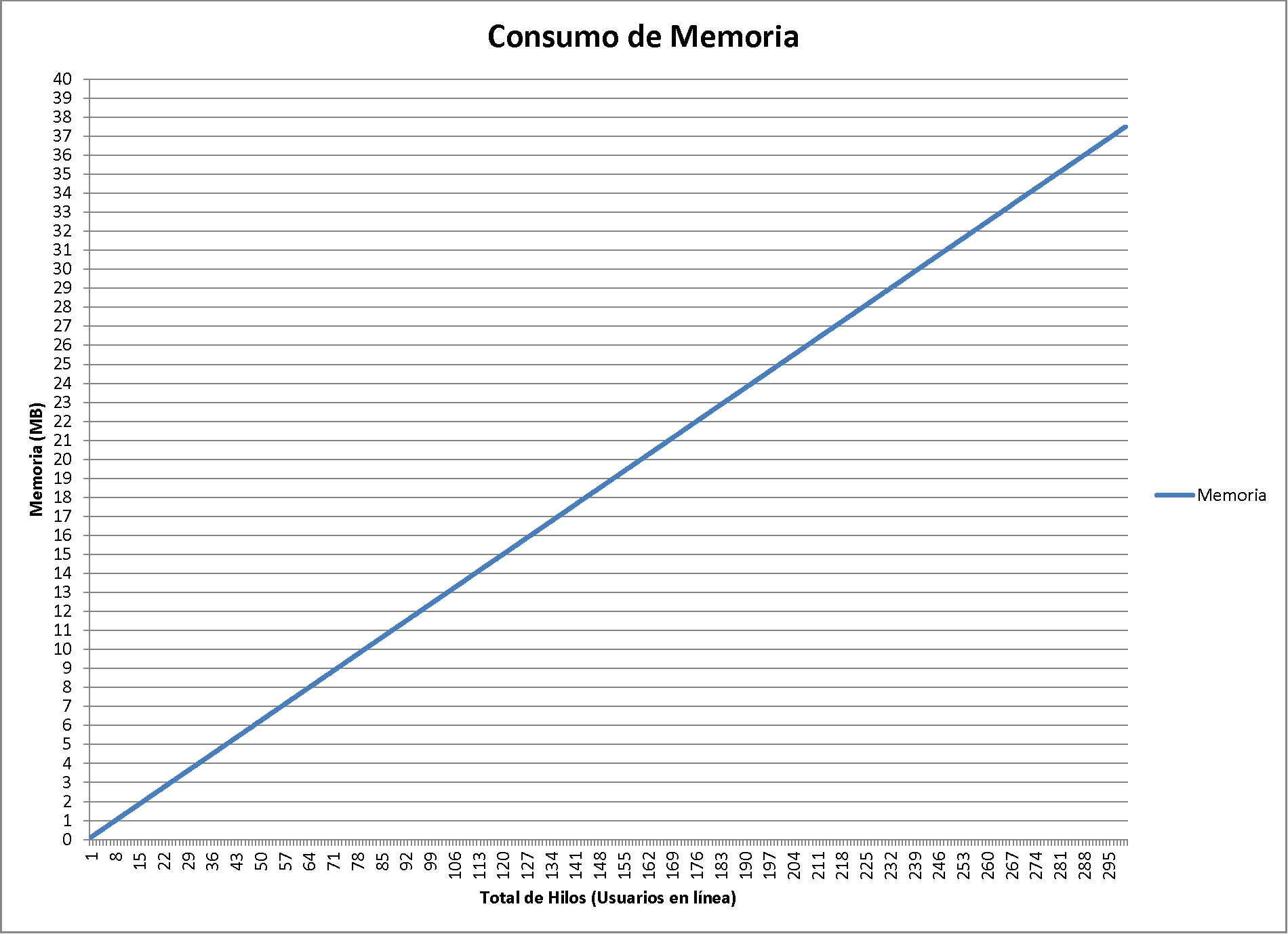

En la figura 1.1 se muestra que cada usuario tiene un consumo de 125 KB de Memoria RAM. Mientras se disponga de Memoria RAM libre, se tendrá capacidad integran mas usuarios.

Figura: Consumo de Memoria para cada Usuarios en Línea

.

En la figura 1.2 se muestra el rendimiento del equipo servidor, su detalle:

• Total de transacciones: 9222
• Disponibilidad: 98.26 %
• Tiempo realizado: 61.11 seg.
• Transacciones promedio: 150.92 trans/seg
• Concurrencia: 19.389
• Tiempo máximo de respuesta: 9.07 seg
• Tiempo mínimo de respuesta: 0.01
• Total de datos transferidos: 23.77 MB
• Total de datos por transacción: 2.6396 KB

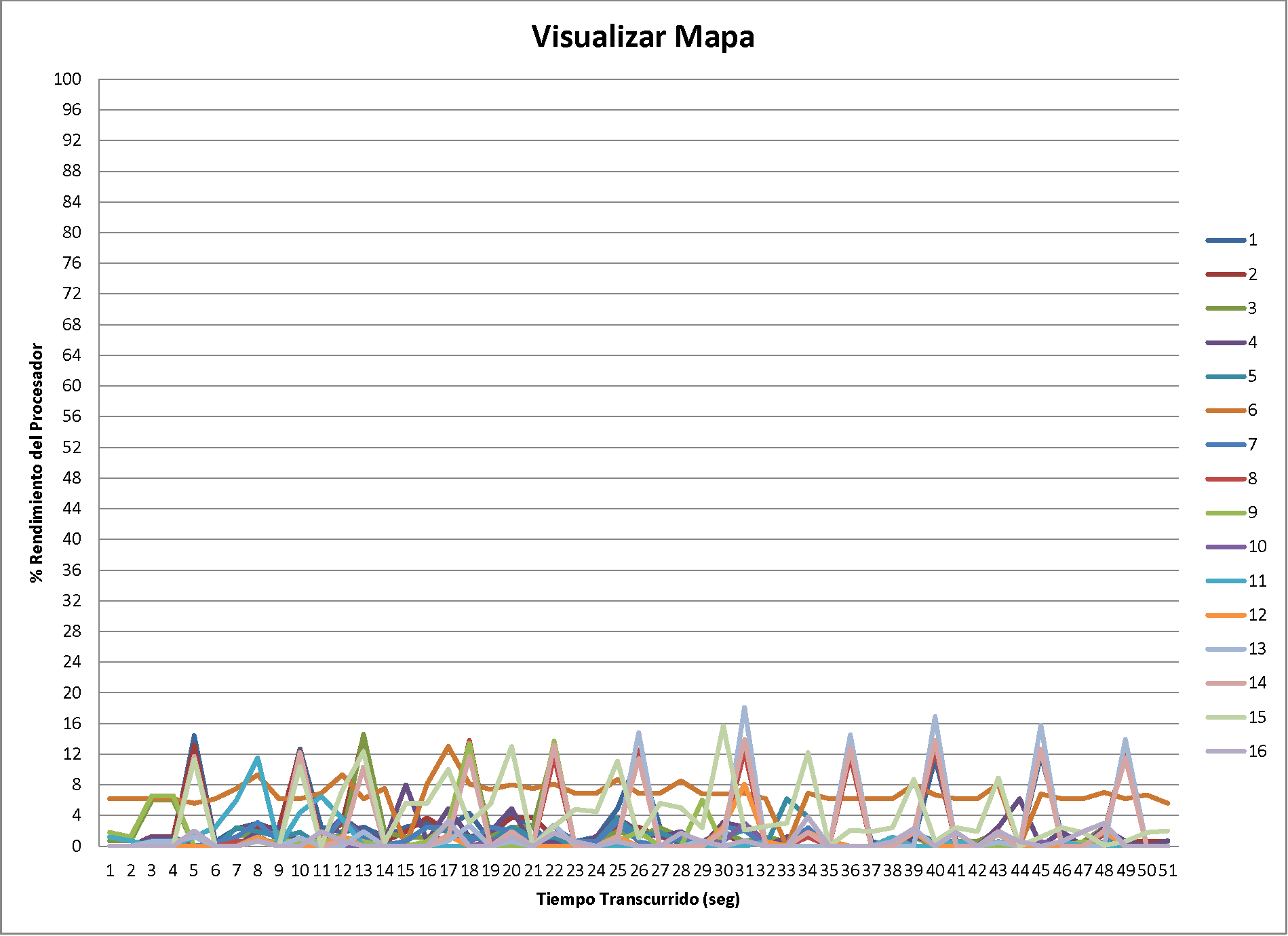

Figura: Pruebas de Estrés para Mapa 1

.

En la figura 1.3 se muestra el rendimiento del equipo servidor, su detalle:

• Total de transacciones: 113213
• Disponibilidad: 98.91 %
• Tiempo realizado: 75.01 seg.
• Transacciones promedio: 1509.30 trans/seg
• Concurrencia: 217.86
• Tiempo máximo de respuesta: 9.04 seg
• Tiempo mínimo de respuesta: 0.01
• Total de datos transferidos: 291.79 MB
• Total de datos por transacción: 2.6392 KB

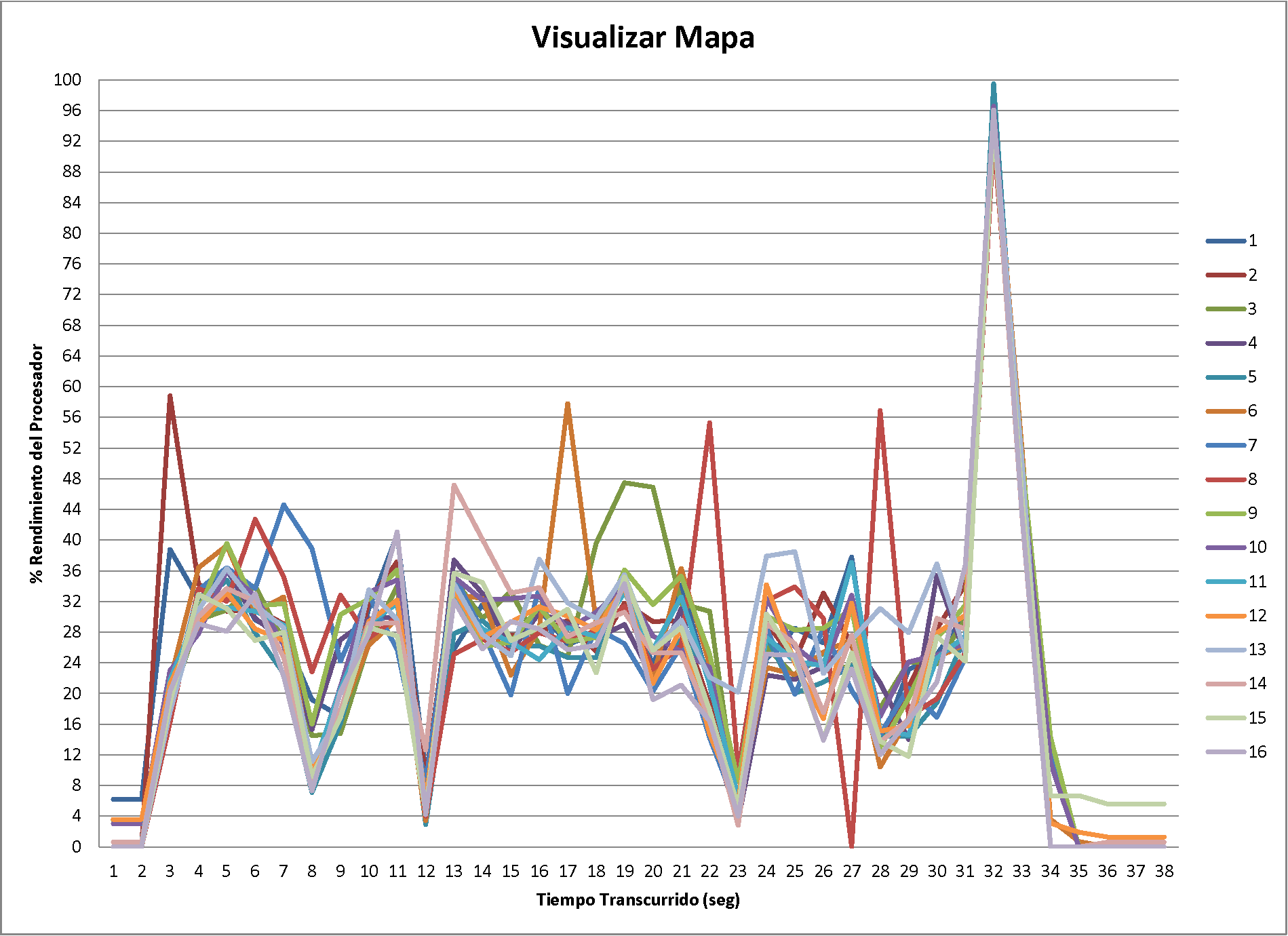

Figura: Pruebas de Estrés para Mapa 2

.

En la figura 1.4 se muestra el rendimiento del equipo servidor, su detalle:

• Total de transacciones: 113413
• Disponibilidad: 98.87 %
• Tiempo realizado: 74.55 seg.
• Transacciones promedio: 1521.30 trans/seg
• Concurrencia: 216.73
• Tiempo máximo de respuesta: 9.06 seg
• Tiempo mínimo de respuesta: 0.01
• Total de datos transferidos: 290.21 MB
• Total de datos por transacción: 2.62 KB

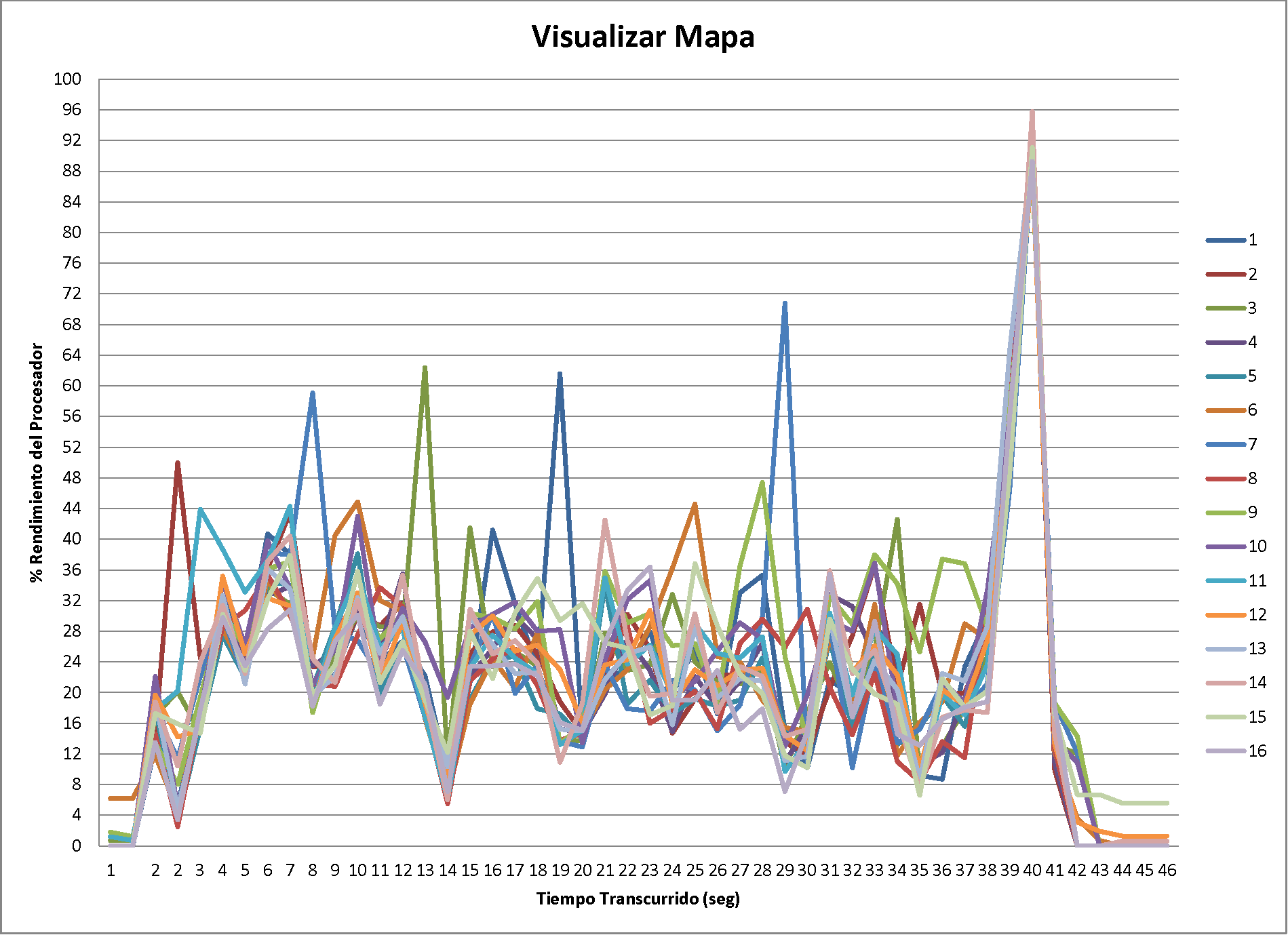

Figura: Pruebas de Estrés para Mapa 3

.

En la figura 1.5 se muestra el rendimiento del equipo servidor, su detalle:

• Total de transacciones: 2089
• Disponibilidad: 58.01 %
• Tiempo realizado: 80.11 seg.
• Transacciones promedio: 26.08 trans/seg
• Concurrencia: 311.26
• Tiempo máximo de respuesta: 38.23 seg
• Tiempo mínimo de respuesta: 0.19
• Total de datos transferidos: 1211.52 MB
• Total de datos por transacción: 102.37 KB

Figura: Pruebas de Estrés para Cálculo de Rutas 1

.

En la figura 1.5 se muestra el rendimiento del equipo servidor, su detalle:

• Total de transacciones: 2111
• Disponibilidad: 58.48 %
• Tiempo realizado: 84.42 seg.
• Transacciones promedio: 25.01 trans/seg
• Concurrencia: 303.74
• Tiempo máximo de respuesta: 47.22 seg
• Tiempo mínimo de respuesta: 0.02
• Total de datos transferidos:
• Total de datos por transacción:

Figura: Pruebas de Estrés para Cálculo de Rutas 2

.

En la figura 1.7 se muestra el rendimiento del equipo servidor, su detalle:

• Total de transacciones: 6969
• Disponibilidad: 85.92 %
• Tiempo realizado: 94.62 seg.
• Transacciones promedio: 73.65 trans/seg
• Concurrencia: 457.06
• Tiempo máximo de respuesta: 44.67 seg
• Tiempo mínimo de respuesta: 0.02 seg.
• Total de datos transferidos:
• Total de datos por transacción:

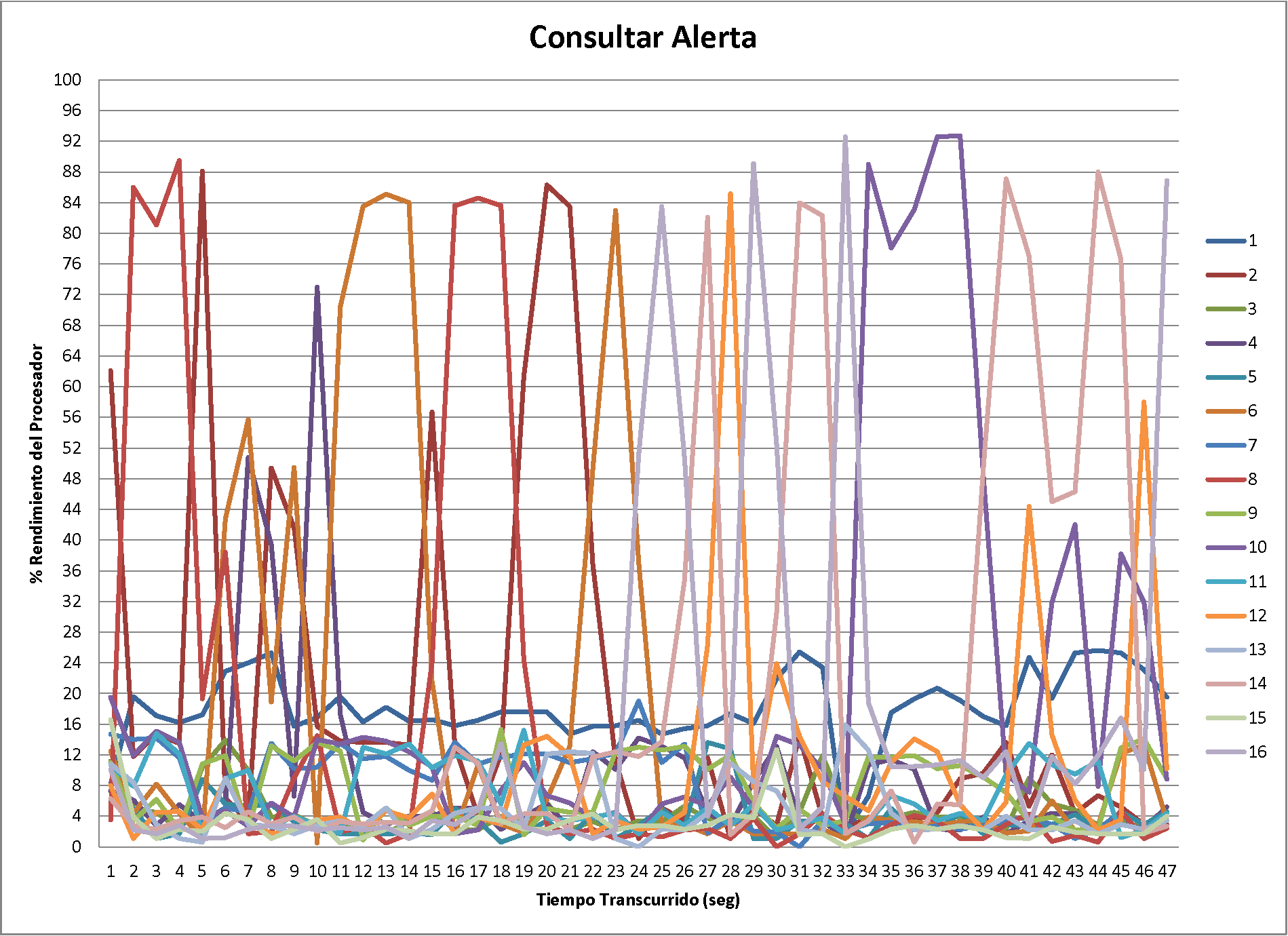

Figura: Pruebas de Estrés para Alertas 1

.

En la figura 1.8 se muestra el rendimiento del equipo servidor, su detalle:

• Total de transacciones: 5964
• Disponibilidad: 73.08 %
• Tiempo realizado: 81.61 seg.
• Transacciones promedio: 81.61 trans/seg
• Concurrencia: 457.06
• Tiempo máximo de respuesta: 38.65 seg
• Tiempo mínimo de respuesta: 0.01 seg.
• Total de datos transferidos:
• Total de datos por transacción:

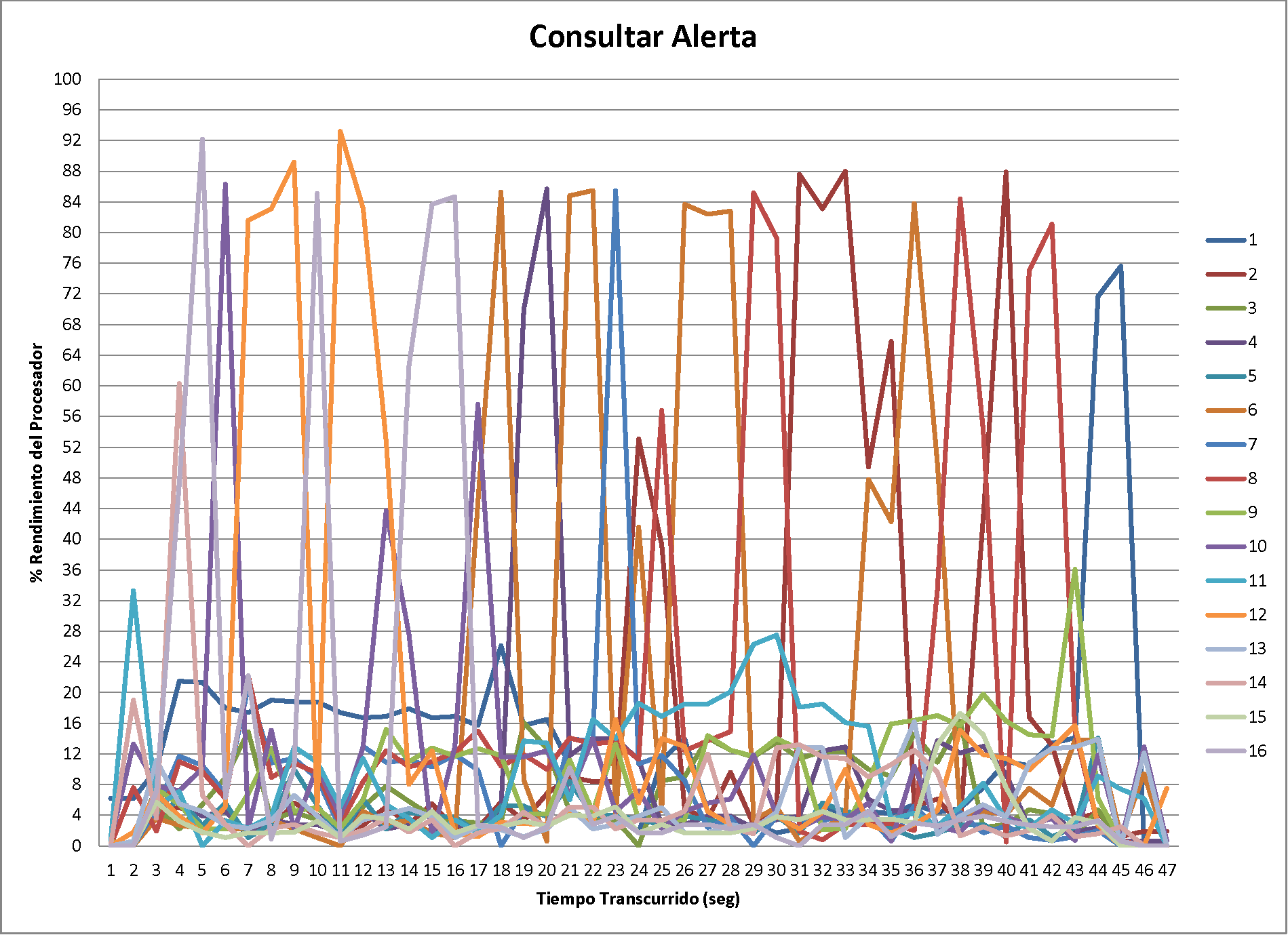

Figura: Pruebas de Estrés para Alertas 2

.

Protocolos de pruebas

Introducción

Este documento tiene por objetivo definir y realizar las pruebas que garantizan la funcionalidad del Sistema SMIV. Se definen las pruebas que son controladas por el usuario, así como las que son realizadas por el sistema para los 6 módulos definidos en el protocolo. Se verifica la funcionalidad de cada módulo independiente para evaluar su desempeño como unidad, así como también en conjunto con los demás módulos contemplando las características que deben cumplir.

La estructura del documento de pruebas individuales es la siguiente:

• Paso: Indica el número de acción a realizar. Las acciones deben realizarse en forma secuencial y de forma ascendente.
• Acción: Las acciones son las instrucciones que el usuario realiza para verificar el funcionamiento del sistema.
• Resultados esperados: Son las acciones consecuentes que realiza el sistema después de hacer alguna acción.
• OK y NOK: En estas columnas se marca si al hacer una acción se realizó o no el resultado esperado de dicha acción. Marcar la casilla OK si los resultados esperados son correctos de caso contrario marcar la casilla NOK.
• Comentarios: En este espacio el usuario puede describir sus observaciones acerca del sistema si tiene duda o si algún proceso no se lleva acabo puede describirse por el usuario.

La estructura del documento de pruebas general es la siguiente:

• Código de prueba: Hace referencia al código de la prueba que se encuentre en la cabecera de cada prueba individual. Los dos primeros caracteres indican a que paquete pertenece la prueba. Los siguientes dos caracteres indican si es un caso de uso (CU) o una característica del sistema (CN) y los últimos caracteres indican el nombre de la prueba a la que hace referencia, mediante mayúsculas de las iniciales de las palabras que forman el nombre de la prueba.

• Nombre de la prueba: Indica el nombre que contiene la prueba. Éste nombre también se encuentra en la cabecera de cada prueba individual.

• OK y NOK: Se marca la casilla OK si la prueba completa individual fue exitosa de lo contrario se marca la casilla NOK.

Tabla 1.1: Pruebas Generales

Pag	Código de prueba	Nombre de la prueba	OK	NOK
170	P1-CU-OC	Obtención de Coordenadas
171	P1-CU-EC	Enviar Coordenadas
172	P2-GIS	Visualizar la Posición del Usuario y Tráfico en el mapa
173	P2-MMI	Modelo Microscópico
174	P2-MMA	Modelo Macroscópico
175	P3-CU-NM	Navegar en el Mapa
176	P3-CU-GR	Generar Rutas
177	P4-CU-EA	Enviar Alerta
178	P4-CU-VIA	Ver Información Alerta
179	P5-CU-VMP	Ver Mi Perfil
180	P5-CU-BU	Buscar Usuarios
181	P5-CU-ESA	Enviar Solicitud de Amigo
182	P5-CU-VLA	Ver Amigos
183	P5-CU-VPA	Ver Perfil de Amigo
184	P5-CU-EA	Eliminar Amigo
185	P5-CU-CC	Cambiar Contraseña
186	P5-CU-GSA	Gestionar Solicitudes de Amigos
187	P5-CU-RU	Registrar Usuario
188	P5-CU-IS	Iniciar Sesión
189	P5-CU-CS	Cerrar Sesión
190	P5-CU-VNo	Ver Notificaciones
191	P5-CU-CP	Configurar Preferencias
192	P5-CU-VA	Ver Ayuda
193	P5-CU-AA	Agregar Alerta
194	P5-CU-VA	Ver Alerta
195	P5-CU-CA	Comentar Alerta
196	P5-CU-VTA	Votar por Alerta
197	P5-CU-NM	Navegar en el Mapa
198	P5-CU-GR	Generar Ruta
199	P5-CU-GL	Gestionar Lugares
200	P6-CU-MMI	Simular Comportamiento de Tránsito

Código de prueba		P1-CU-OC
Duración			Fecha
Título de la prueba		Verificación de la obtención de las coordenadas GPS en el móvil
Condiciones iniciales		Aplicación instalada en el dispositivo móvil
Objetivo de la Característica 1		Obtener las coordenadas GPS del móvil
Paso	Acción	Resultados esperados	OK	NOK	Comentarios

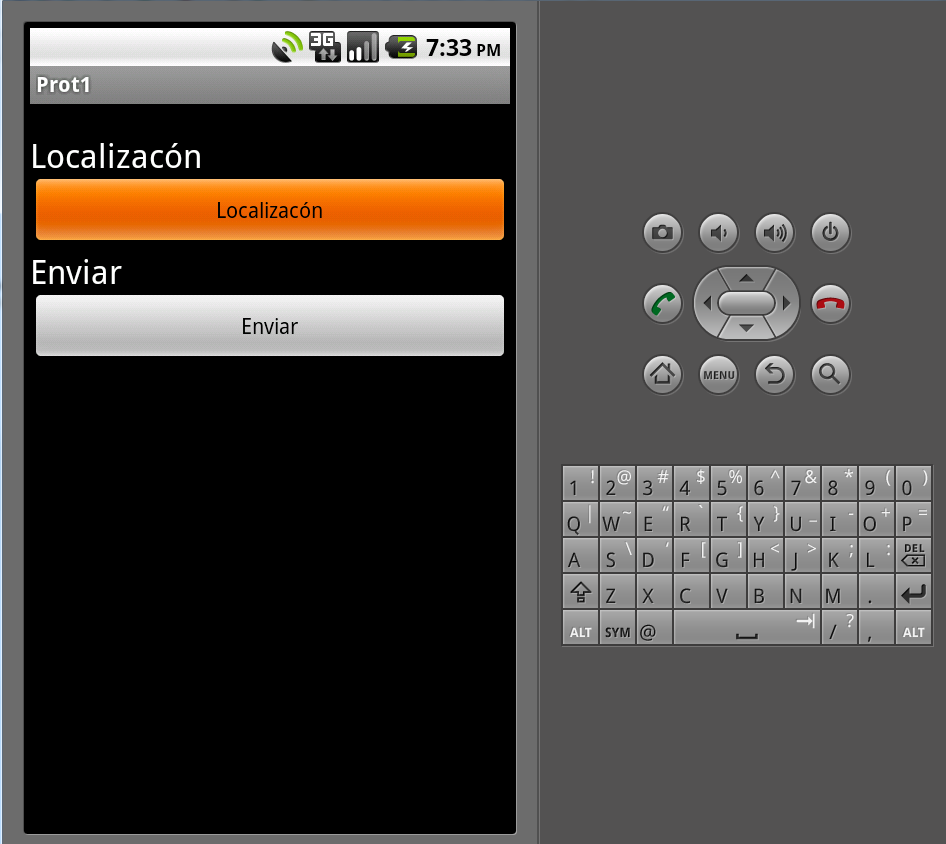

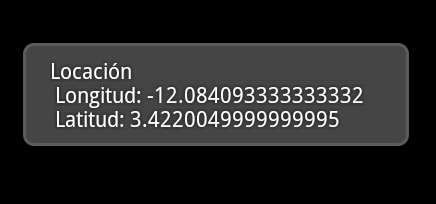

1	Inicie la aplicación del Móvil	Se muestra la interfaz de la figura 1.9 (1).
2	Revise la interfaz	En la parte superior el icono del GPS prende y apaga mostrando que está recopilando datos.
3	Presione el botón localización	Muestra en pantalla la localización actual, figura 1.9 (2).
4	Cambie físicamente de ubicación y vuelva a presionar el botón de localización .	Los datos mostrados en pantalla cambian y se actualizan.
Prueba extra
E1	El servidor de GPS no está disponible	Se muestra una notificación de que el servicio no esta disponible.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P1-CU-EC
Duración			Fecha
Título de la prueba		Enviar datos del dispositivo móvil al servidor
Condiciones iniciales		Aplicación instalada en el dispositivo móvil,Servidor instalado
Objetivo de la Característica 2		Enviar los datos que obtenga el dispositivo móvil al servidor.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la Aplicación en el Móvil	Se muestra la interfaz de la figura 1.9 (1)
2	Presione el botón enviar	Se muestra en pantalla un mensaje de envío de de datos.
3	Inicie el Servidor	El servidor inicia sin errores y empieza con la escucha de de peticiones.
4	Ejecute el programa de prueba	El programa de prueba envía datos al servidor y los muestra en pantalla.
5	Revise que el servidor este a la escucha de más peticiones	Mientras se ejecuta el programa de prueba el serviodr sigue recibiendo peticiones y las atiende mediante hilos.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P2-CU-GIS
Duración			Fecha
Título de la prueba		Visualización de la posición del usuario en el mapa y el tráfico
Condiciones iniciales		Aplicación instalada en el dispositivo móvil,Aplicación de tráfico instalada en el servidor
Objetivo de la Característica 1		Mostrar la posición del usuario en el dispositivo móvil en un mapa mediante un marker y ver el tráfico en el mapa.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del Móvil	Se muestra la interfaz de la figura 1.10 (1)
2	Revise la interfaz	En la parte superior el icono del GPS prende y apaga indicando que está recopilando datos.

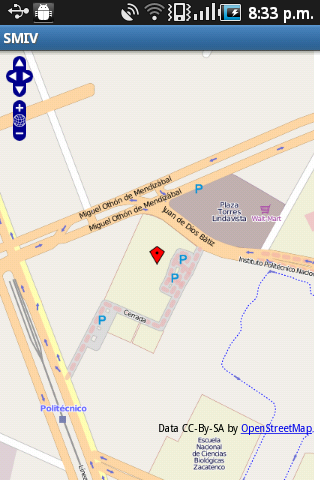

3	Espere a que cargue el mapa y el marker de color rojo.	Muestra en pantalla la localización actual con un marker de color rojo y carga el fondo el mapa. Si no se pueden obtener los datos muestra un mensaje de error.
4	Cambia físicamente de ubicación y presione el botón actualizar .	El marker rojo cambia de ubicación a la posición donde usted cambio fisicamente.
5	Inicie la Aplicación en el servidor desde eclipse	En la consola de eclipse se muestra que la aplicación en ejecución y en que puerto.
6	Abrir el navegador de su preferencia. En la barra de direcciones escriba la direción http:// localhost:8085 /ProyectoGTT1.0/index.jsp	Se muestra en pantalla el mapa con las calles segun su nivel de tráfico y centrado en ESCOM
Fin de la prueba
Prueba extra
E1	El servidor de GPS no esta disponible	Se muestra una notificación de que el servicio no esta disponible.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P2-CU-MMI
Duración			Fecha
Título de la prueba		Capturar los datos enviados con el simulador en la capa de aplicación
Condiciones iniciales		Instalación del simulador en el servidor
Objetivo de la Característica 2		Verificar que el modelo microscópico mande datos al modelo macroscópico
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Iniciar la aplicación de simulación	La aplicación se inicia y muestra la interfaz 1.10 (2)
2	Iniciar la simulación: selecciona la opción on de la sección estado	El programa inicia la simulación con datos predefinidos.
3	Iniciar el envio de datos: selecciona la opción on de la sección estado	El simulador envia los datos al servidor.
4	Aumenta la cantidad de vehículos.En la seccionvehiculo desplaza la scrollbar hacia la derecha para aumentar la cantidad de vehiculos.	En la vista de la simulación aumenta el numero de vehiculos.
5	Deten la simulación: selecciona la opción off de la sección estado	El programa detiene la simulación y deja de enviar datos al servidor.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P2-CU-MMA
Duración			Fecha
Título de la prueba		Modelo Macroscópico
Condiciones iniciales		Instalación del simulador en el servidor
Objetivo de la Característica 3		Verificar el funcionamiento del modelo macrocópico
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Iniciar la aplicación de simulación del modelo microscópico	La aplicación se inicia en el servidor
2	Iniciar la aplicación del modelo macroscópico	La aplicación inicia en el servidor.
3	Iniciar la aplicacion de representación del tráfico	El modelo microscópico hace la relación entre el modelo macroscópico y la aplicacion de representación del trafico.
4	Modifique valores en el modelo microscópico.	La respresentación del tráfico cambia.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P3-CU-NM
Duración			Fecha
Título de la prueba		Visualización del mapa de navegación
Condiciones iniciales		ninguna
Objetivo		Que el usuario aprenda como navegar en el mapa
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Abra la dirección Http://localhost:8080/pgrouting /pruebaRutas.html	Se muestra la página WEB de la figura 1.11
2	Deslice el mapa en cualquier dirección.	El mapa debe moverse en la misma dirección del deslizamiento
Prueba extra
E1	El servidor no está disponible	Se muestra una notificación de que el servicio no está disponible.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P3-CU-GR
Duración			Fecha
Título de la prueba		Visualización de una ruta con un punto destino y un origen
Condiciones iniciales		ninguna
Objetivo		Mostrar una ruta desde un punto origen hacia un punto destino considerando el nivel de tráfico
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Abra la dirección Http://localhost:8080/pgrouting/ pruebaRutas.html	Se muestra la página WEB de la figura 1.11
2	Seleccione la opción Origen y determine un punto en el mapa con el mouse.	Aparece un ícono en el mapa en el punto especificado.
3	Seleccione la opción Destino y determine un punto en el mapa con el mouse.	Aparece un ícono en el mapa en el punto especificado.

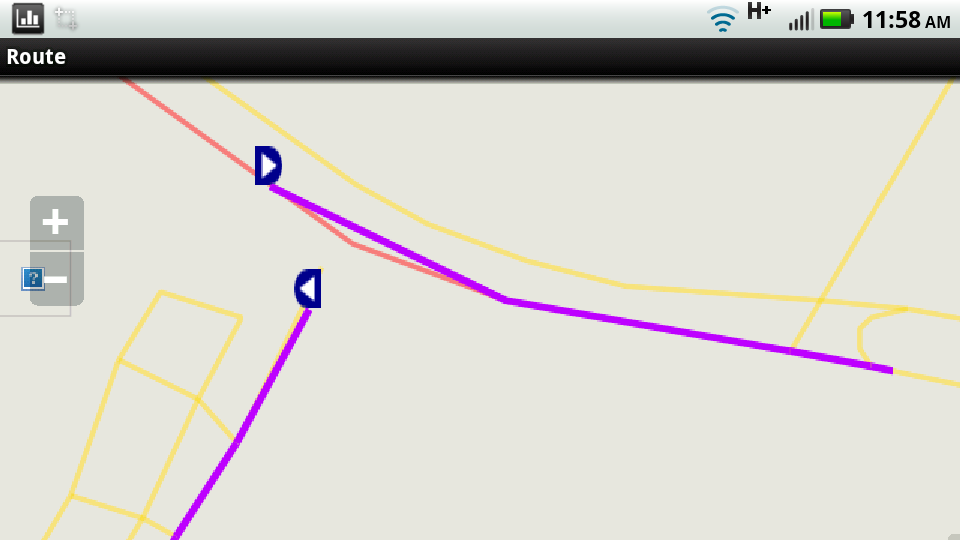

4	Presione el botón Calcular.	Después de unos segundos se muestra en el mapa la ruta desde el punto origen hacia el punto destino. Ejemplo: figura 1.12 (1)
Prueba extra
E1	El servidor no está disponible	Se muestra una notificación de que el servicio no está disponible.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P4-CU-EA
Duración			Fecha
Título de la prueba		Emisión de una alerta desde el dispositivo móvil
Condiciones iniciales		Aplicación instalada en el dispositivo móvil
Objetivo		Emitir una alerta desde el dispositivo móvil y mostrarla en el mapa
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del Móvil	Se muestra la interfaz de la figura 1.13 (1)
2	Espere a que cargue el mapa.	Muestra en pantalla el mapa.
3	Presione el botón menú.	Muestra en pantalla el mensaje Alertar.
4	Seleccione la opción Alertar.	Muestra en pantalla la interfaz de la figura 1.13 (2) para agregar una alerta.
5	Seleccione el tipo de alerta.	Se muestran las diferentes alertas disponibles.
6	Seleccione la alerta y seleccione un punto en el mapa	La alerta se dibuja en el mapa en el punto especificado.
Prueba extra
E1	El servidor no esta disponible	Se muestra una notificación de que el servicio no esta disponible.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P4-CU-VA
Duración			Fecha
Título de la prueba		Ver alertas
Condiciones iniciales		Aplicación instalada en el móvil, Alerta en el mapa
Objetivo		Que el usuario vea una alerta y su información.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del Móvil	Se muestra la interfaz de la figura 1.13 (1)
2	Espere a que cargue el mapa.	Muestra en pantalla el mapa.
3	Localice alguna alerta en el mapa y seleccioné la alerta.	La alerta despliega información en un mensaje del tipo toast. Ejemplo figura 1.14 (2)
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-VMP
Duración			Fecha
Título de la prueba		Visualizar Mi perfil
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Inicio de Sesión del usuario
Objetivo		Visualizar el perfil del usuario que inició sesión en el dispositivo móvil
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Perfil.	Muestra en pantalla la interfaz de la figura 1.15 (2) mostrando el perfil del usuario
Prueba extra
E1	El servidor no está disponible	Se muestra una notificación de que el servicio no está disponible.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-BU
Duración			Fecha
Título de la prueba		Buscar Usuarios
Condiciones iniciales		Aplicación instalada en el móvil, Algún usuario haya emitido una alerta
Objetivo		Que un usuario pueda confirmar alguna alerta del mapa.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Perfil.	Se muestra el perfil del usuario que inició sesión.
5	Presione el botón menú.	Aparece en pantalla el menú con las opciones Ver amigos, Invitar amigos,Pendientes,Cambiar contraseña
6	Seleccione la opción Invitar amigos.	Se muestra la pantalla de la figura 1.16 (3)
7	Llene el campo de texto con algún correo , nombre o letras que contenga el usuario a buscar. Presione el botón buscar.	Se muestran los usuarios que coinciden con esos indicios
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-ESA
Duración			Fecha
Título de la prueba		Enviar solicitud de amigo.
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario
Objetivo		Que un usuario invite a otro usuario formar parte de sus amigos
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Perfi.	Se muestra el perfil del usuario que inició sesión.
5	Presione el botón menú.	Aparece en pantalla el menú con las opciones Ver amigos, Invitar amigos,Pendientes,Cambiar contraseña
6	Seleccione la opción Invitar amigos.	Se muestra la pantalla 1.16 (3)
7	Llene el campo de texto con algún correo , nombre o letras que contenga el usuario a buscar. Presione el botón buscar.	Se muestran los usuarios que coinciden con esos indicios
8	Presione el botón + sobre un usuario.	Se envía la solicitud de Amigo a ese usuario y este aparecerá en su lista de amigos una vez que el usuario acepte la solicitud
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-VA
Duración			Fecha
Título de la prueba		Ver Amigos.
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario
Objetivo		El usuario vea en una lista a sus amigos
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Perfil.	Se muestra el perfil del usuario que inició sesión.
5	Presione el botón menú.	Aparece en pantalla el menú con las opciones Ver amigos, Invitar amigos, Pendientes, Cambiar contraseña
6	Seleccione la opción Ver amigos.	Se muestra una lista de amigos que han aceptado la solicitud. Ejemplo figura 1.16 (4)
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-VPA
Duración			Fecha
Título de la prueba		Ver Perfil de Amigo.
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario
Objetivo		El usuario ve el perfil de un amigo
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción "Perfil".	Se muestra el perfil del usuario que inició sesión.
5	Presione el botón menú.	Aparece en pantalla el menú con las opciones Ver amigos, Invitar amigos, Pendientes, Cambiar contraseña
6	Seleccione la opción Ver amigos.	Se muestra la pantalla 1.16 (4)
7	Se muestra una lista con todos lo usuarios que han aceptado la solicitud de amigo y un cuadro de texto para buscar a los amigos. Busque un amigo con algún patron.	Se muestra el amigo
8	Seleccione el amigo buscado.	Se muestra un cuadro de diálogo con la información de ese amigo.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-EA
Duración			Fecha
Título de la prueba		Eliminar Amigo.
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario, Amigo(s) agregados por el usuario
Objetivo		Que el usuario elimine a un amigo de su lista de amigos
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción "Perfil".	Se muestra el perfil del usuario que inició sesión.
5	Presione el botón menú.	Aparece en pantalla el menú con las opciones Ver amigos, Invitar amigos, Pendientes, Cambiar contraseña
6	Seleccione la opción Ver amigos.	Se muestra la pantalla 1.16 (4)
7	Se muestra una lista con todos lo usuarios que han aceptado la solicitud de amigo y un cuadro de texto para buscar a los amigos. Seleccione un amigo	Se muestra un cuadro de diálogo con la información de ese amigo
8	Presione el botón eliminar del cuadro de diálogo	El usuario se elimina de la lista de amigos
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-CC
Duración			Fecha
Título de la prueba		Cambiar contraseña.
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario, Amigo(s) agregados por el usuario
Objetivo		El cambie su contraseña
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Perfil.	Se muestra el perfil del usuario que inició sesión.
5	Presione el botón menú.	Aparece en pantalla el menú con las opciones Ver amigos, Invitar amigos, Pendientes, Cambiar contraseña
6	Seleccione la opción Cambiar contraseña.	Se muestra la pantalla 1.17 (5)
7	Ingrese su contraseña anterior y en seguida la nueva contraseña y persione el botón enviar.	Se muestra un mensaje en pantalla confirmando el cambio de contraseña
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-GSA
Duración			Fecha
Título de la prueba		Gestionar solicitudes de amigos
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario
Objetivo		El usuario Acepte/Rechacé la solicitud de un amigo
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Perfil.	Se muestra el perfil del usuario que inició sesión.
5	Presione el botón menú.	Aparece en pantalla el menú con las opciones Ver amigos, Invitar amigos, Pendientes, Cambiar contraseña
6	Seleccione la opción Pendientes.	Se muestra la pantalla 1.17 (6)
7	Se muestra una lista con todos los Pendientes entre ellas las solicitudes de amigos. Presione alguna solicitud	Se redirecciona a dicha solicitud.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-RU
Duración			Fecha
Título de la prueba		Registrar Usuario
Condiciones iniciales		Aplicación instalada en el dispositivo móvil
Objetivo		Registrar y crear una cuenta para el usuario
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.18 (7)
2	Presione el botón menú	se muestran las opciones Registrar y salir
3	Seleccione la opción Registrar	se muestra la interfaz de la figura 1.18 (8)
4	Llene todo los campos del formulario y presione el botón enviar	Se registra el nuevo usuario en el sistema
Prueba extra
E1	El servidor no esta disponible	Se muestra una notificación de que el servicio no esta disponible Error de conexión.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-IS
Duración			Fecha
Título de la prueba		Iniciar Sesión
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Usuario Registrado
Objetivo		Iniciar Sesión del usuario
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.18 (7)
2	Llene el campo de texto con algun usuario y contraseña de un usuario registrado y presione el botón iniciar sesión.	Se inicia la sesión del usuario y carga la pantalla principal.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-CS
Duración			Fecha
Título de la prueba		Cerrar Sesión
Condiciones iniciales		Aplicación instalada en el dispositivo móvil,Inicio de Sesión del usuario
Objetivo		Cerrar Sesión del usuario
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Cerrar Sesión.	Se cierra la sesión del usuario y manda a la pagina principal.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-VNo
Duración			Fecha
Título de la prueba		Ver Notificaciones
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Inicio de Sesión del usuario
Objetivo		El usuario ve las acciones pendientes por realizar
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	En la parte superior seleccione el botón de notificaciones.	Se muestra la interfaz 1.17 (6) mostrando todas las notificaciones pendientes para ese usuario.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-CP
Duración			Fecha
Título de la prueba		Configurar Preferencias
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Inicio de Sesión del usuario
Objetivo		Configurar la preferencias de la aplicación
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Revise la interfaz	En la parte superior el ícono del GPS prende y apaga indicando que está recopilando datos.
3	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
4	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
5	Seleccione la opción Configurar.	Muestra en pantalla la interfaz de la figura 1.19 (9) .
6	Configure la preferencias y regrese a la pantalla principal.	La aplicación se muestra con la nueva configuración
Prueba extra
E1	El servidor no esta disponible	Se muestra una notificación de que el servicio no esta disponible Error de conexión.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-VA
Duración			Fecha
Título de la prueba		Ver ayuda disponible
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Inicio de Sesión del usuario
Objetivo		Completar el tutorial de ayuda
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Revise la interfaz	En la parte superior el ícono del GPS prende y apaga indicando que está recopilando datos.
3	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
4	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
5	Seleccione la opción Ayuda.	Muestra en pantalla el inició del tutorial.
6	Complete el tutorial	terminando el tutorial se muestra la pantalla principal
Prueba extra
E1	El servidor no esta disponible	Se muestra una notificación de que el servicio no esta disponible Error de conexión
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-AA
Duración			Fecha
Título de la prueba		Emisión de una alerta desde el dispositivo móvil
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Inicio de Sesión del usuario
Objetivo		Emitir una alerta desde el dispositivo móvil y mostrarla en el mapa
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Alertar.	Muestra en pantalla la interfaz de la figura 1.19 (10 )para agregar una alerta.
5	Seleccione el tipo de alerta.	Se muestra un cuadro de diálogo con el ícono de la alerta seleccionada, el tipo de alerta, bloque parcial o total un cuadro de descripción y la ubicación.
6	Llene el cuadro de diálogo y presione el botón enviar	La alerta se dibuja en el mapa.
Prueba extra
E1	El servidor no está disponible	Se muestra una notificación de que el servicio no está disponible Error de conexión.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-VA
Duración			Fecha
Título de la prueba		Ver alertas
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario, Algún usuario haya emitido una alerta,
Objetivo		Que un usuario vea una alerta y su información.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Localice alguna alerta en el mapa y seleccioné la alerta.	La alerta despliega un cuadro de dialogo donde se muestra la descripción de la alerta, el nick y rango del usuario quien alerto, fecha de creación, grado, credibilidad de la alerta y los botones comentar, los botones like, unlike y cerrar.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-CA
Duración			Fecha
Título de la prueba		Comentar Alerta
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario, Algún usuario haya emitido una alerta,
Objetivo		Comentar una alerta existente en el mapa.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Localice alguna alerta en el mapa y seleccioné la alerta.	La alerta despliega un cuadro de dialogo donde se muestra la descripción de la alerta, el nick y rango del usuario quien alerto, fecha de creación, grado credibilidad de la alerta y los botones comentar, los botones like, unlike y cerrar.
4	Presione el botón comentar del cuadro de diálogo	Se muestra una la pantalla 1.20 (11) con los comentarios existentes y cuadro de texto
5	Presione el cuadro de texto escriba su comentario y presione el botón enviar	El comentario se agrega después del último comentario
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-VTA
Duración			Fecha
Título de la prueba		votar Alerta
Condiciones iniciales		Aplicación instalada en el móvil, Inicio de Sesión del usuario, Algún usuario haya emitido una alerta,
Objetivo		Que el usuario vote a favor o en contra de una alerta existente en el mapa.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Localice alguna alerta en el mapa y seleccioné la alerta.	La alerta despliega un cuadro de dialogo donde se muestra la descripción de la alerta, el nick y rango del usuario quien alerto, fecha de creación ,grado credibilidad de la alerta y los botones comentar, los botones like, unlike y cerrar.
4	Presione el botón like o unlike.	La alerta recibe un voto a favor o en contra según sea el caso, aumenta el conteo respectivamente y se bloquean los botones like y unlike.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-NM
Duración			Fecha
Título de la prueba		Visualización del mapa de navegación
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Inicio de Sesión del usuario
Objetivo		Que el usuario aprenda como navegar en el mapa
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.11
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Destino.	Muestra en pantalla la interfaz 1.12 (1) para navegar por el mapa.
5	Deslice el mapa en cualquier dirección.	El mapa debe moverse en la misma dirección del deslizamiento
Prueba extra
E1	El servidor no está disponible	Se muestra una notificación de que el servicio no está disponible error de conexión.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-GR
Duración			Fecha
Título de la prueba		Visualización de una ruta con un punto o destino y un origen
Condiciones iniciales		Aplicación instalada en el dispositivo móvil, Inicio de Sesión del usuario
Objetivo		Mostrar una ruta desde un punto origen hacia un punto destino considerando el nivel de tráfico
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.11
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3.1	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configurar, Ayuda, Cerrar Sesión.
4	Seleccione la opción Destino.	Muestra en pantalla la interfaz 1.12 (2) para navegar por el mapa.
5	Presione el botón menú del móvil .	Aparecen las opciones Origen, Destino, Calcular, Configuración, Ayuda, Salir.
6	Seleccione la opción Origen .	Aparecen 3 formas de seleccionar el Origen 1 punto de ubicación actual 2 punto en el mapa 3 Mis lugares.
7	Seleccione alguna opción y determine el punto.	Aparece un ícono en el punto origen en el mapa
8	Seleccione la opción Destino.	Aparecen 2 formas de seleccionar el Destino 1 punto en el mapa 2 Mis lugares
9	Seleccione alguna opción y determine el punto.	Aparece ícono en el punto Destino en el mapa
10	Seleccione la opción Calcular del menú.	Después de unos segundos se muestra en el mapa la ruta desde el punto origen hacia el punto destino.
Prueba extra
E1	El servidor no esta disponible	Se muestra una notificación de que el servicio no esta disponible Error de conexión.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P5-CU-GL
Duración			Fecha
Título de la prueba		Gestionar Lugares.
Condiciones iniciales		Aplicación instalada en el móvil,Inicio sesión del usuario
Objetivo		Agregar lugares favoritos a un usuario.
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Inicie la aplicación del móvil	Se muestra la interfaz de la figura 1.15 (1)
2	Espere a que cargue el mapa y el marker de color rojo que muestra su ubicación actual.	Muestra en pantalla la localización actual con un marker de color rojo y puede cargar las capas de tráfico dependiendo de las preferencias del usuario (para editar las preferencias vaya a la opción preferencias).
3	Presione el botón menú.	Muestra en pantalla las opciones Destino, Alertar, Perfil, Configuraciones, Ayuda, Cerrar Sesión.
4	Seleccione la opción Mis lugares.	Muestra en pantalla la interfaz 1.20 (12) con los lugares agregados por el usuario.
5	Presione el botón menú del móvil .	Aparece las opción de Agregar.
6	Seleccione la opción Agregar .	Aparece un cuadro de diálogo donde se ingresa el título del lugar.
7	Ingrese el título del lugar y presione el botón Aceptar.	Regresa a la pantalla del mapa.
8	Seleccione un punto en el mapa .	Se registra el lugar favorito dibujando una estrella en ese punto.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Código de prueba		P6-C1-MMI
Duración			Fecha
Título de la prueba		Capturar los datos enviados con el simulador en la capa de aplicación
Condiciones iniciales		Instalación del simulador en el servidor
Objetivo de la Característica 1		Verificar que el modelo microscópico mande datos al modelo macroscópico
Paso	Acción	Resultados esperados	OK	NOK	Comentarios
1	Iniciar la aplicación de simulación	La aplicación se inicia y muestra la interfaz 1.21
2	Iniciar la simulación: selecciona la opción 'on de la sección estado	El programa inicia la simulación con datos predefinidos.
3	Iniciar el envio de datos: selecciona la opción on de la sección envio	El simulador envía los datos al servidor.
4	Aumenta la cantidad de vehículos.En la seccion vehiculos desplaza la scrollbar hacia la derecha para aumentar la cantidad de vehículos.	En la vista de la simulación aumenta el numero de vehículos.
5	Deten la simulación: selecciona la opción off de la sección estado	El programa detiene la simulación y deja de enviar datos al servidor.
Fin de la prueba

Firma de participantes
Tester 1	Tester 2	Tester 3		Desarrollador	Director
Nombre:	Nombre:	Nombre:		Nombre:	Nombre:
Firma:	Firma:	Firma:		Firma:	Firma:

Anexo de Imágenes

Prototipo 1

Figura 1.9: Prototipo 1 (1), (2)

Prototipo 2

Figura 1.10: Prototipo 2 (1),(2)

Prototipo 3

Figura 1.11: Prototipo 3

Figura 1.12: Interfaz prototipo 3 (1), (2)

Prototipo 4

Figura 1.13: Interfaz prototipo 4 (1), (2)

Figura 1.14: Interfaz prototipo 4 (3), (4)

Prototipo 5

Figura 1.15: Interfaz prototipo 5 (1), (2)

Figura 1.16: Interfaz prototipo 5 (3), (4)

Figura 1.17: Interfaz prototipo 5 (5), (6)

Figura 1.18: Interfaz prototipo 5 (7), (8)

Figura 1.19: Interfaz prototipo 5 (9), (10)

Figura 1.20: Interfaz prototipo 5 (11), (12)

Prototipo 6

Figura 1.21: Interfaz prototipo 6
